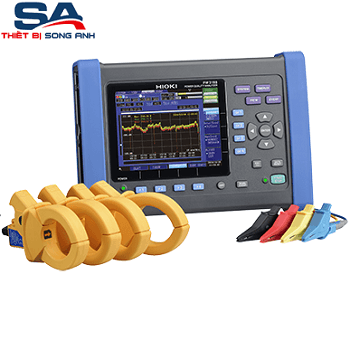

Thiết bị phân tích chất lượng điện Hioki PW3198

Thiết bị phân tích chất lượng điện Hioki PW3198

Thông số kỹ thuật:

Kiểu đo:

1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây hoặc 3 pha 4 dây,

Điện áp đo: 600.00 V rms, đo thoáng qua 6.0000 kV peak

Dòng điện: 500.00 mA đến 5.0000 kA AC (phụ thuộc kìm đo)

Cấp chính xác:

Điện áp: ±0.1%

Dòng điện: ±0.2% rdg. ±0.1% f.s. + độ chính xác kìm đo

Công suất tác dụng: ±0.2% rdg. ±0.1% f.s. + độ chính xác của kìm đo

Danh mục đo lường:

-  Transient over voltage : 2MHz sampling.

- Frequency cycle : Calculated as one cycle, 40 to 70Hz

- Voltage (1/2) RMS: one cycle calculation refreshed every half cycle.

Current (1/2) RMS: half-cycle calculation.

- Voltage swell, Voltage dips, Voltage interruption

- Inrush current

- Voltage waveform comparison

- Instantaneous flicker value: As per IEC61000-4-15

- Frequency: Calculated as 10 or 12 cycles, 40 to 70Hz

- 10-sec frequency: Calculated as the whole-cycle time during the specified 10s period, 40 to 70Hz

- Voltage waveform peak, Current waveform peak

- Voltage, Current, Active power, Apparent power, Reactive power, Active energy, Reactive energy, Power factor, Displacement power factor, Voltage unbalance factor, Current unbalance factor (negative-phase, zero-phase)

- High-order harmonic component (voltage/ current): 2kHz to 80kHz

- Harmonic/ Harmonic phase angle (voltage/ current), Harmonic power: 0th to 50th orders

- Harmonic voltage-current phase angle: 1th to 50th orders

- Total harmonic distortion factor (voltage/ current)

- Inter harmonic (voltage/ current): 0.5Hz to 49.5Hz

- K Factor (multiplication factor)

- IEC Flicker, Δ V10 Flicker

Ghi dữ liệu:

55 weeks (with repeated recording set to [1 Week], 55 iterations)

35 days (with repeated recording set to [OFF])

Giao tiếp: SD/SDHC card, RS-232C, LAN (HTTP server funtion), USB2.0

Màn hình : 6.5-inch TFT color LCD (640×480 dots)

Nguồn: AC ADAPTER Z1002 (12V DC, Rated power supply 100V AC to 24 V AC, 50/60Hz)

BATTERY PACK Z1003 (Ni-MH 7.2V DC 4500mAh)

Kích thước, mass: 300mm(11.81in)W × 211mm(8.31in)H × 68mm(2.68in)D (excluding protrusions), 2.6kg(91.7oz) (including battery pack)

Cung cấp kèm theo”:

Hướng dẫn sử dụng×1, hướng dẫn đo ×1, dây đo L1000×1 bộ, Spiral Tube×1, nhãn cáp đầu vào×1, AC ADAPTER Z1002×1, Strap×1, cáp USB  (1m 3.28ft length)×1, BATTERY PACK Z1003×1, thẻ nhớ SD 2GB Z4001×1, phần mềm PQA-HiView Pro 9624-50

Option

With 9694 sensor: 5.0000/50.000 Arms

With 9660 sensor: 50.000/100.00 Arms

With 9661 sensor: 50.000/500.00 Arms

With 9667 sensor: 50.000/500.00 A, 500.00 A/5.0000 kArms

With 9669 sensor: 100.00 A/1.0000 kArms

With 9675/9657-10 sensor: 500.00 mA/5.0000 Arms

Phần mềm phân tích 9624-50
