Trục chuẩn đo lỗ 24mm Niigata LP24-H7

Trục chuẩn kiểm tra lỗ 2 đầu Go-Nogo Niigata Seiki LP24-H7

Niigata LP24-H7 dùng để kiểm tra độ khớp của trục trong lỗ dựa trên mức tối đa và kích thước tối thiểu cho phép. Giúp tăng sự chính xác và nhanh trong kết quả kiểm tra sản phẩm cần đo.

Thông số kỹ thuật Dưỡng đo đường kính lỗ Niigata LP24-H7

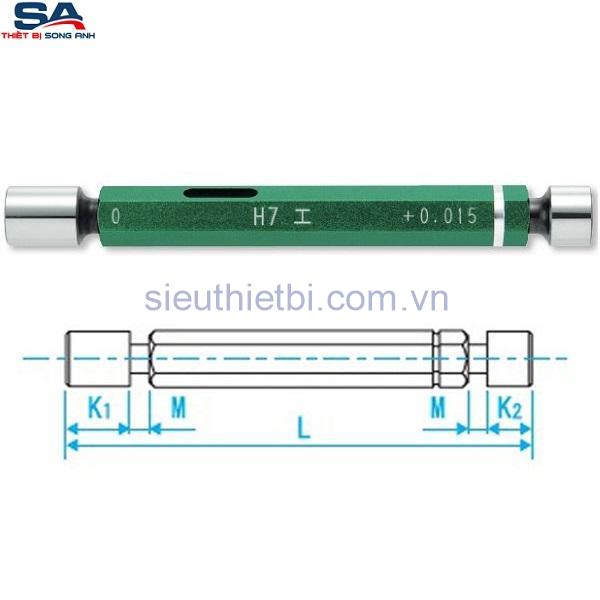

- Trục chuẩn đường kính 24mm Go-Nogo kiểu H7

- Chiều dài: 119mm

- Đầu K1 (Go) dài: 17mm

- Đầu K2 (Nogo) dài: 10mm

- Khoản cách M: 6mm

- Lớp H7 để sản xuất

- Độ cứng HV660 ～ 780

- Độ nhám bề mặt: Trong phạm vi Ra0,2µm

- Thương hiệu: Niigata Seiki

- Sản xuất tại: Nhật Bản

Vật liệu

- Phần đo: Thép công cụ hợp kim

- Phần chân: Nhôm

Tính năng, Đặc điểm

- Thước đo GO / NOGO để kiểm tra trục trong lỗ dựa trên dựa trên kích thước tối đa và tối thiểu cho phép làm tham chiếu, để có được sự tương thích vừa vặn giữa lỗ và trục.

Ứng dụng

- Được sử dụng như một giá đỡ pin đo v.v.

Máy đo phích cắm giới hạn là gì

- Thước đo có hai đầu với kích thước tiêu chuẩn tối đa và tối thiểu cho phép của lỗ.

Hướng dẫn sử dụng

- Phía GOGO (có thể đi qua toàn bộ các lỗ một cách trơn tru)
Mặt GO được sử dụng để kiểm tra xem đường kính của lỗ có lớn hơn đường kính
kích thước thực thể tối đa 【kích thước lỗ tối thiểu có thể chấp nhận được】, thước đo có thể đi
qua lỗ hoàn toàn.

- Phía KHÔNG ĐƯỢC ĐI (không thể đi qua lỗ)
Mặt KHÔNG ĐI được sử dụng để kiểm tra xem đường kính của lỗ có nhỏ hơn mức tối thiểu không
kích thước thực thể【kích thước lỗ tối đa có thể chấp nhận được】, thước đo không thể đi vào lỗ.

Kích thước thực thể là gì Thể tích lỗ nhỏ nhất khi lỗ được hoàn thành với kích thước tối thiểu cho phép. Do đó, khối lượng khác ngoại trừ lỗ (đây là kích thước thực thể, bản vẽ bên phải với nghiêng phần) là tối đa, đó là tối đa kích thước thực thể. Ý nghĩa ngược lại của trên đề cập đến là kích thước thực thể tối thiểu.

- Cấp / giống với dung sai của lỗ, thước cắm cũng có H6 ~ H10.
Số càng nhỏ thì càng chính xác.

- Độ cứng / HV600~780

* Hãy chắc chắn rằng không có lỗi trên lớp.

Độ cứng Vickers (HV): Nhấn mũi nhọn kim cương hình kim tự tháp vuông vào bề mặt của vật liệu để kiểm tra độ cứng vết lõm.
